ASBM12
Can't find what you're looking for? Go to the Product Selector
軸支撐, 末端支撐, 低截面, 鋁合金, 配合使用 12 毫米 直徑軸
- 軸支撐簡化了Thomson 60 Case導向軸的安裝。Thomson 60 Case導向軸的用戶應當考慮使用這些軸支撐

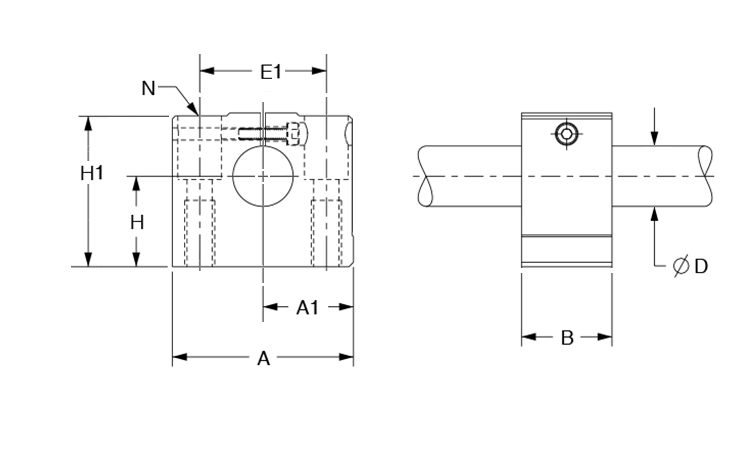

| 尺寸 | 價值 |
|---|---|
| [A] | 43 毫米 |
| [A1] | 21.5 毫米 |
| [A1] 公差 | ± 0.30 mm |
| [B] | 20 毫米 |
| [d] 軸，標稱直徑 | 12 毫米 |
| [E1] | 30 毫米 |
| [E1] 公差 | ± 0.30 mm |
| [F1] | 13 毫米 |
| [H] | 20 毫米 |
| [H] 公差 | ± 0.025 mm |
| [H1] | 36 毫米 |
| [N] | 5.30 mm |
